GRAF SYNERGY

Технически характеристики

Oсъществява рязането на  профилите  и  всички операции, свързани с  пробиването на различни отвори и маркировката им

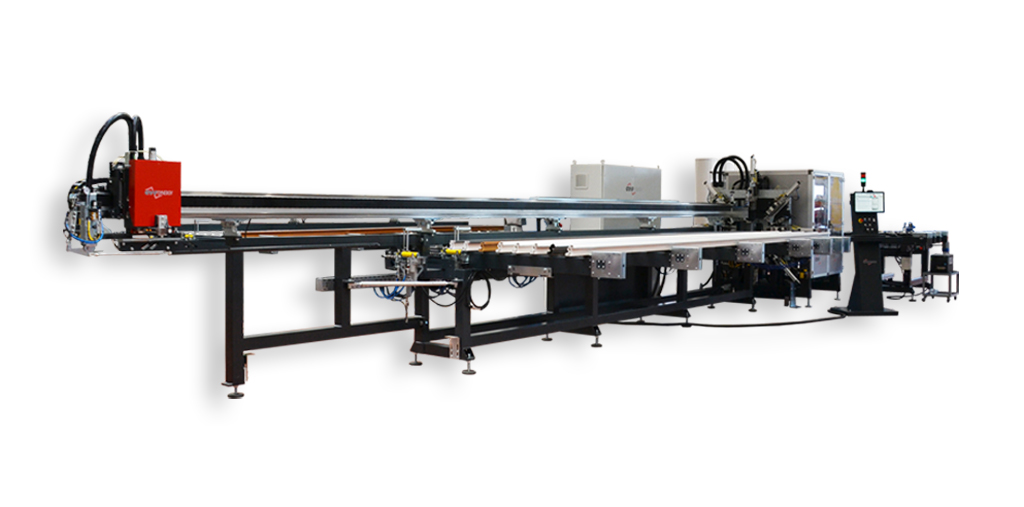

FAB CUT V e 6-осен CNC режещ и обработващ център, е проектиран да автоматизира производството .Благодарение на напълно автоматизираната система и интегрирането на съвременни технологии, той съчетава гъвкавостта на  рязане под различни ъгли с ефективността на множество обработващи операции върху PVC профили.

Състои се от:

Автоматична станция  за зареждане (капацитет до 10 пръта)

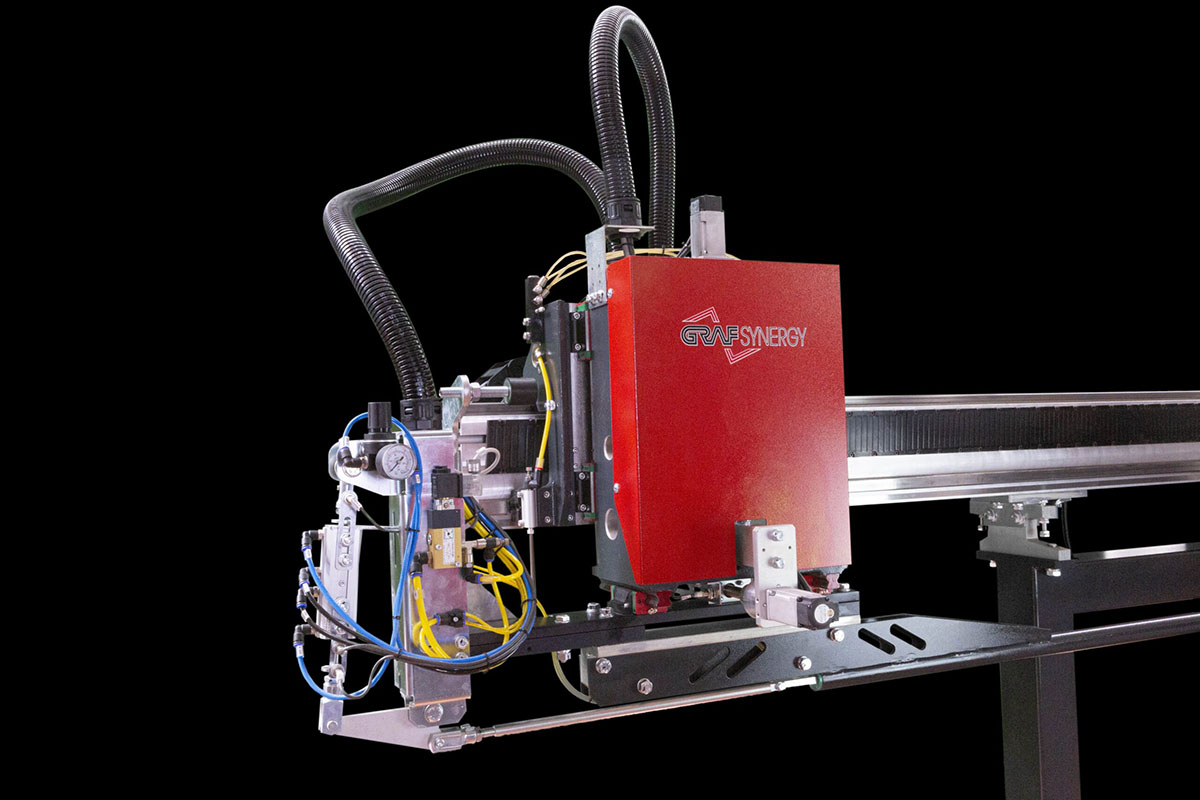

2-осова CNC система за захващане на профила

Придвижване на грипера чрез линеен мотор

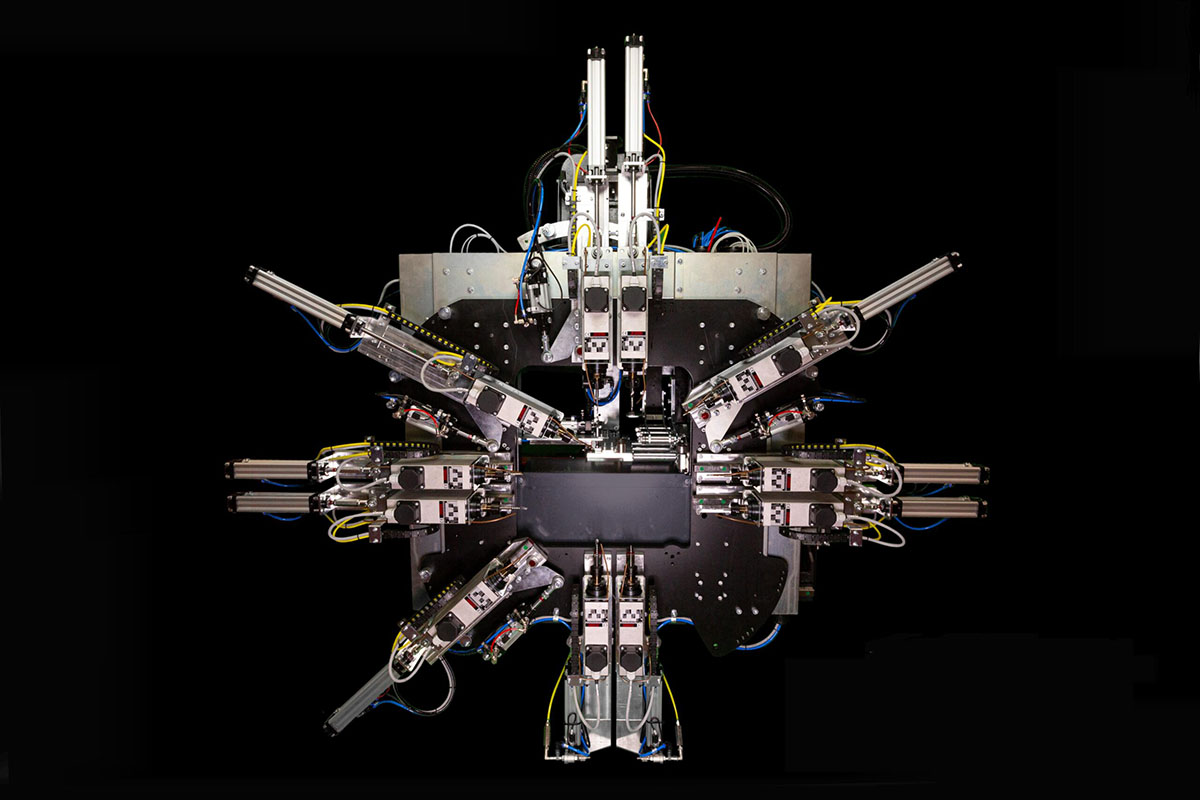

Обработващ модул с 12 високоскоростни шпиндела

 Режещ модул с диск Ø550, възможност за завъртане от-22,5° до +22,5° чрез безчетков двигател

Автоматична система за подравняване на профили, осигурявайки максимална прецизност.

Размери на зарежданите профили:

Дължина 500÷ 6500мм

ширина 40÷130 мм;

височина 40÷180 мм

Автоматично разтоварване на профил

Разтоварваща станция с предпазна фотоклетка

Извеждане на парчетата с моторизирани ленти

Наличие на принтер за термоетикети

Аспирационна система с четири  изхода Ø100

Транспортьор за отпадъци: дължина 3380мм,височина 2000мм

Система за управление, позволяваща

свързване чрез интернет и нанасяне на корекции или отстраняване на грешки от дистанция;
